真節能高濕高濕污泥烘干機為紡織污泥、電鍍污泥、污水處理廠污泥、皮革污泥、生活污泥等多種高濕高粘污泥的減量化、資源化提供了切實保證，國內外越來越多的污泥處理處置企業都紛紛引進了真節能的產品，相比于傳統烘干機，真節能污泥烘干機更重視在節能降耗、綠色環保方面研發與投入，在傳統設備的基礎上，做了結構上的升級和技術工藝上的創新，那么真節能高濕高粘污泥烘干機原理圖是什么呢?接下來小編就給大家介紹一下。

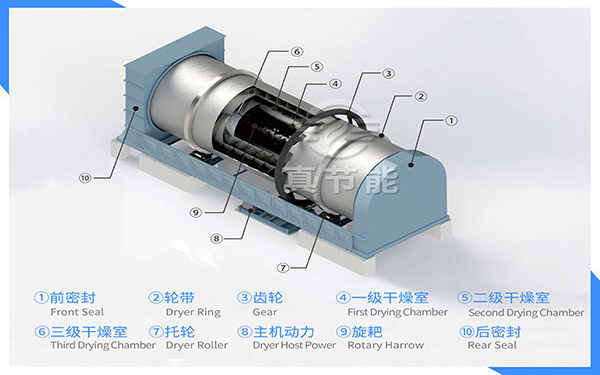

　　污泥烘干機原理圖介紹

　　真節能污泥烘干機采用了三層套筒結構，利用了濕污泥與高溫熱風的充分接觸加強了傳熱傳質效果，由于兩者溫差過大，因此污泥受熱后能蒸發出大量的水分，從而達到污泥脫水干化的目的，具體的工作流程如下。

　　濕污泥由輸送裝置送入真節能污泥烘干機筒體內，筒體自轉的同時，濕污泥受重力作用下落并前行。特殊的設備結構，將整個污泥烘干過程分為三個干燥階段。在烘干機筒體內，熱風從同一端進入設備，物料和熱風直接接觸，使濕物料受熱開始升溫。筒內設置的“旋耙破碎”打散裝置將大塊的污泥破碎成細小顆粒狀，使其與熱風接觸更加緊密，除些之外筒內設置的組合式揚料裝置，不斷將物料抄起到一定高度后撒下，在筒體橫截面上形成均勻料幕，物料在下落過程中和熱風接觸的表面積大大增加，提高設備干燥速率并使物料向前移動和輸送。

　　在干燥過程中，通過順流烘干、逆流烘干以及往復式干燥三個階段，將濕污泥中的水分蒸發殆盡，變成不沾不粘的散狀，在干燥過程中物料蒸發出的水蒸汽，與熱風混合在一起，需要使用引風機將其排出，水蒸氣和熱風混合形成廢氣，需要通過除塵器收集后凈化達到環保標準，再排入到大氣中。而干燥完成的物料借助圓筒轉動作用和抄板配合，移動到出料端并排出，方便工作人員進行打包或者儲存。
